Блочные трансформаторные подстанции в бетонной оболочке – одни из наиболее востребованных электротехнических установок, используемых для приема, преобразования и последующего распределения электроэнергии.

В качестве источника питания устройства выступает трехфазная сеть переменного тока. Снимаемое высоковольтное напряжение 6 (10) кВ поступает кабельным или воздушным способом в блок РУВН, откуда передается на преобразователь – силовой трансформатор, который понижает полученную энергию до потребительских норм 380 В. Пониженная электроэнергия передается потребителям по кабельным линиям.

Компания Энергопром имеет 7-летний опыт продуктивной работы в сфере проектирования, разработки и производства БКТП по типовым проектам и для реальных объектов.

Оснащение БКТП

Основные модули блочной подстанции укомплектованы следующими узлами:

  • для распределительного устройства высокого напряжения – вакуумные выключатели нагрузки, ячейки КСО, разъединители;
  • для распределительного устройства низкого напряжения – ЩО с предохранителями, рубильниками, автоматическими выключателями, блок учета и измерения параметров потребления электроэнергии, блок уличного освещения;
  • силовой трансформатор – масляного исполнения для повсеместного использования, сухой для применения в пожароопасных условиях;
  • шинопровод – кабельные и воздушные вариации вводов и выводов на стороне низкого и высокого напряжения.

В качестве дополнительных элементов могут быть включены в комплект поставки система обогрева, принудительной вентиляции, блокировки и сигнализации. Цена изделия зависит от сложности исполнения, комплектации агрегата и прочих факторов.

Нормы размещения

Монтаж БКТП производится в соответствии с детальным планом территории, на котором указано размещение инженерных коммуникаций и прочих строений. При составлении проекта расположения подстанции важно определить эпицентр максимальных нагрузок. Именно эта точка будет считаться наиболее приемлемой для установки агрегата. Не стоит отводить блочно-модульную конструкцию далеко от питающихся источников (потребителей электроэнергии).

Существует ограничение в диапазоне 0,8-1 км на монтаж БКТП относительно объектов с определенным уровнем взрывоопасности.

Специфика проведения монтажных мероприятий, обусловленная работой в сети высоковольтной линии электропередач, предусматривает приобщение к работам по установке профессиональных монтажников.

Компания Энергопром имеет в своем штате сотрудников, способных оперативно и качественно произвести установку и введение в эксплуатацию агрегатов любой сложности и модификации. У нас можно не только купить БКТП в Ярославле, но и заказать доставку, монтаж под ключ и проведение работ по гарантийному, профилактическому и постгарантийному обслуживанию.

Каталог БКТП - блочные комплектные трансформаторные подстанции

На нашем сайте можно узнать стоимость на БКТП - блочные комплектные трансформаторные подстанции , технические характеристики, условия доставки и монтажа. Более подробную информацию по БКТП - блочные комплектные трансформаторные подстанции можно получить по телефону 8 800 302 94 78.

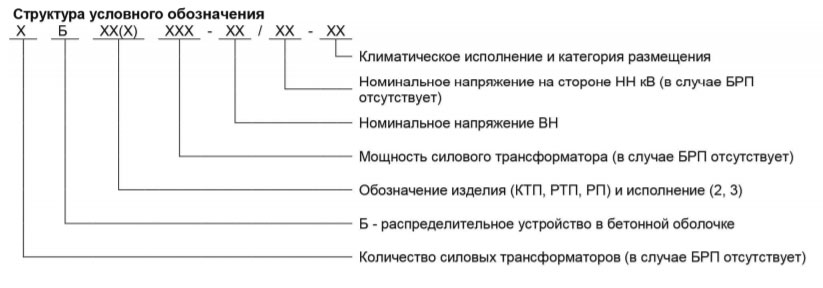

Схема БКТП

Условия эксплуатации

  • температура окружающего воздуха от - 450 С до + 450 С;
  • высота над уровнем моря не более 1000;
  • относительная влажность воздуха до 100%;
  • окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию (атмосфера типов I и II по ГОСТ 15543.1 и ГОСТ 15150);
  • пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра 15 м/с, а при отсутствии гололеда, при скорости ветра до 36 м/с;
  • сейсмичность района сооружения до 6 баллов (включительно) по шкале MSK-64; группа механического исполнения М40 по ГОСТ 17516.1
